使用控制系统调谐器调优控制系统
这个例子展示了如何使用控制系统调谐器应用程序来调优Simulink®中建模的MIMO多回路控制系统。
控制系统调谐器允许您建模任何控制体系结构,并指定控制器组件的结构,如PID控制器,增益和其他元素。您可以指定模型中的哪些块是可调的。控制系统调谐器对这些块进行参数化,并对自由参数系统进行调谐,以满足您指定的设计要求,例如设定点跟踪、干扰抑制和稳定裕度。
控制系统模型
本例使用Simulink模型rct_helico
.打开模型。
open_system (“rct_helico”)
植物,直升机
,是一种8状态的直升机模型,调整为稳定的悬停状态。的状态向量x = [u, w, q,θ,v, p,φ,r)
包括:
纵向速度
u
(米/秒)正常的速度
w
(米/秒)节速度
问
(度/秒)螺旋角
θ
(度)横向速度
v
(米/秒)滚转率
p
(度/秒)横摇角
φ
(度)偏航率
r
(度/秒)
该模型的控制系统有两个反馈回路。内环为稳定性增强和解耦提供静态输出反馈,在模型中用增益块表示SOF
.外环有一个PI控制器,分别对应三个姿态角。控制器生成命令ds特区dT
在度为纵向循环,横向循环,和尾桨集体使用的测量θ
,φ
,p
,问
,r
.这个循环为三个角度提供了所需的设定值跟踪。
这个例子使用了以下控制目标:
跟踪设定值的变化
θ
,φ
,r
零稳态误差,上升时间约2秒,最小超调,最小交叉耦合。限制控制带宽,以防止被忽视的高频转子动态和测量噪声。(该模型包含低通过滤器,可以部分实现这一目标。)
提供强大的多变量增益和相位裕度。(多变量裕度测量装置输入和输出同步增益或相位变化的鲁棒性。看到
diskmargin
详情请参考网页。)
建立调优模型
使用控制系统调谐器,您可以联合调优内外循环,以满足所有的设计要求。要设置用于调优的模型,打开应用程序并指定您想调优的Simulink模型的哪些块。

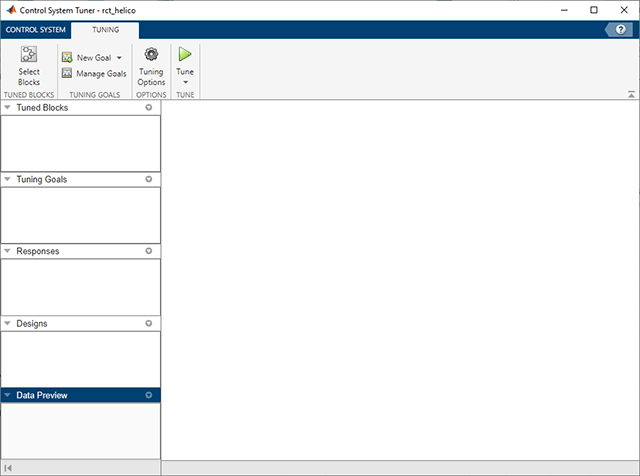

在Simulink模型窗口中控制系统在应用程序选项卡上,选择控制系统调谐器.
在控制系统调谐器中,在调优选项卡上,单击选择模块.使用“选择调优块”对话框指定要调优的块。
点击添加模块.Control System Tuner分析您的模型,以找到可以调优的块。对于本例,要调优的控制器块是三个PI控制器和增益块。检查对应的块₁
,皮
,PI3
,SOF
.
点击好吧.选择调优块对话框现在反映了您添加的块。
当您选择要调优的块时,Control System Tuner会根据块的类型自动参数化该块,并使用Simulink模型中的块值初始化参数化。在本例中,PI控制器初始化为静态输出反馈增益在所有通道上初始化为零。仿真结果表明,对于这些初始值,控制系统是不稳定的。
指定优化目标
前面讨论过的该系统的设计要求包括设定点跟踪、最小稳定裕度和对快速动态的限制。在控制系统调谐器中,您使用调优目标.
首先,为设置点跟踪需求创建一个调优目标θ
,φ
,r
.在调优选项卡,新目标下拉列表中,选择步进命令跟踪
.
在步骤跟踪目标对话框中,指定跟踪的参考信号。下指定输入阶跃响应,点击将信号添加到列表.然后单击从模型中选择信号.
在Simulink模型编辑器中,选择参考信号theta_ref
,phi_ref
,r_ref
.这些信号出现在“选择信号”对话框中。点击添加信号(年代)将它们添加到步骤跟踪目标中。
接下来,指定要跟踪这些引用的输出。下指定输出阶跃响应,将输出相加θ
,φ
,r
.
要求输出处的响应跟踪具有一秒时间常数的一阶响应的参考命令。中输入这些值期望的反应部分。同样,对于这个示例集把下面的不匹配为20。该值设置目标一阶响应与调优响应之间20%的相对不匹配。
该图显示了“步骤跟踪目标”对话框的配置。点击好吧以保存调优目标。
接下来,为所需的稳定性裕度要求创建调优目标。对于这个例子,多变量增益和相位裕度在工厂的输入u
和植物输出y
必须至少5分贝和40度。为输入和输出裕度约束创建单独的调优目标。在新目标下拉列表中,选择最低稳定利润.在空白目标对话框中,添加输入信号u
下测量以下位置的稳定裕度.输入增益和相位值5和40预期的利润部分。点击好吧以节省输入稳定裕度目标。
为输出稳定裕度创建另一个裕度目标。指定输出信号y
和目标裕度,如图所示,并保存输出稳定裕度的目标。

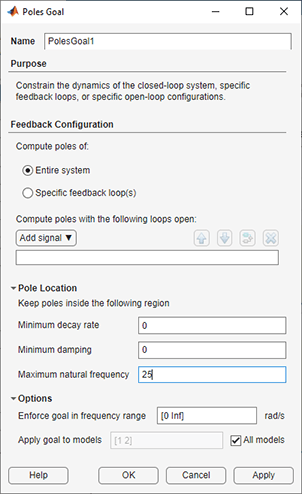

最后一个要求是限制快速动态和瞬变。为了实现这一点,创建一个调优目标,将闭环极点的大小限制在25 rad/s以下。在新目标下拉列表中,选择闭环动力学的约束.在波兰人的目标对话框中,指定最大固有频率25,单击好吧以保存调优目标。

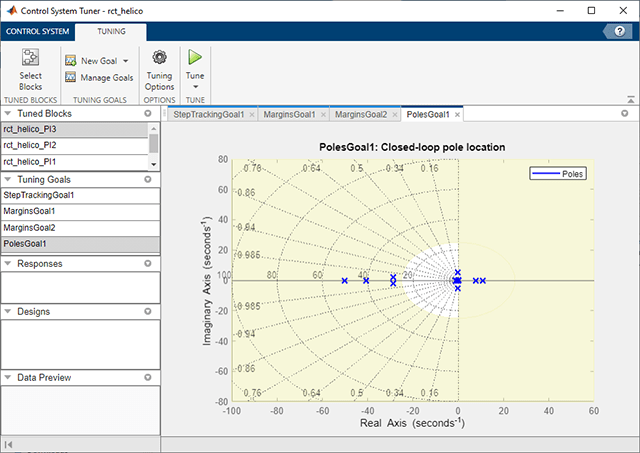

在创建每个调优目标时,Control System Tuner会创建一个新图,该图显示调优目标的图形表示。当您调优控制系统时,您可以参考这个图,以了解调优系统满足调优目标的程度。
调整控制系统
调整控制系统以满足您指定的设计要求。
在调优选项卡上,单击调优.控制系统调谐器调整可调谐参数的值,以最好地满足这些要求。

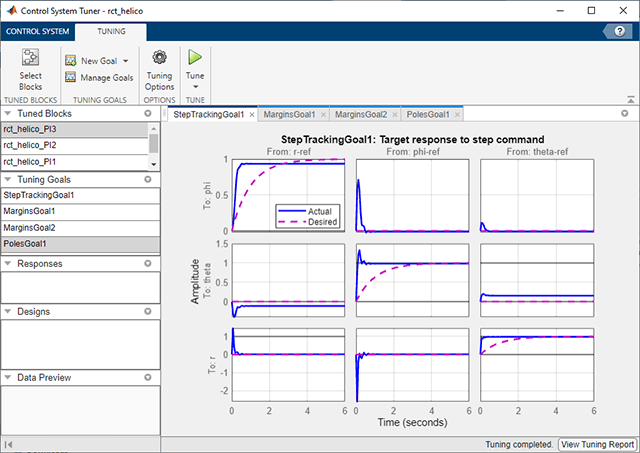

控制系统调谐器自动更新调优目标图,以反映调优的参数值。检查这些图,看看设计满足需求的程度如何。例如,检查跟踪需求的调优阶跃响应。
蓝线表示调优后的响应非常接近粉色的目标响应。上升时间约为2秒,无超调,交叉耦合小。
类似地,MarginsGoal1
和MarginsGoal2
图提供了多变量稳定裕度的可视化评估。(见diskmargin
有关多变量稳定裕度的更多信息,请参考此页。)这些图表明,稳定裕度超出阴影区域,在所有频率下都满足要求。
您还可以查看调优结果的数字报告。单击优化报告在控制系统调谐器的右下角。
当您调优模型时,Control System Tuner将每个调优目标转换为系统的可调参数的函数,并调整参数以最小化这些函数的值。对于本例,调优报告显示,所有调优目标的最终值都接近于1,这表明所有需求几乎都得到了满足。
验证优化后的设计
通常,您的Simulink模型代表一个非线性系统。控制系统调谐器在应用程序中指定的操作点线性化模型,并使用系统的线性近似调优参数。因此,在完整的Simulink模型上验证控制器设计是很重要的。
为此,将调优的参数值写回Simulink模型。在控制系统选项卡上,单击更新模块.在Simulink模型窗口中,使用新的参数值模拟模型。观察setpoint命令对步长变化的响应,theta-ref
,phi-ref
,r-ref
分别在0 3 6秒。
检查仿真以确认您在Simulink模型中得到了所需的响应。在这里,每个响应的上升时间约为2秒,没有超调,没有稳态误差,交叉耦合最小,符合设计要求。
